執行的計量檢定規程

JJG 188-2017《聲級計》、JJG 778-2005《噪聲統計分析儀》、JJG 449-2014《倍頻程和分數倍頻程濾波器》

其它符合標準

IEC60651 Class 1，IEC60804 Type 1，IEC61252 ，GB/T 15952 ，ANSI S1.4A-195 Type1，ANSI S1.43 Type1 ,

ANSI S1.11-2004 Class 1，ANSI S1.25-1991，DIN 45675（1997-07） JJF 1555-2015

頻率范圍

10 Hz～20 kHz

測量上限

低量程：132 dB（A），高量程：142 dB（A），可定制162 dB（A）

自生噪聲

低量程：小于12 dB（A）、17 dB（C）、22dB（Z） 高量程：小于23 dB（A）、27 dB (C)、32 dB(Z)

級線性范圍

大于112 dB（A）

頻率計權

并行（同時）A、C、Z   1/3 OCT下還有B、D、T（自定義）、U（自定義）計權

時間計權

并行（同時）F、S、I，以及Peak

指示器

2.6寸彩屏顯示，分辨率240×320，顯示內容豐富,背光延時為常開時，亮度自動調節，其他可手動調節

主要測量指標

Lxyi、Lxyp、Lxeq、Lxmax、Lxmin、LxN、SD、SEL、LCpeak等

注：x為A，C，Z，y為F,S,I，N為1～99用戶可選個整數

峰值C聲級測量范圍

低量程：50 dB～132 dB     高量程：60 dB～142 dB

積分測量時間

手動，1s到99小時任意設置或分檔設置

A/D采樣頻率

48k次/秒

24小時自動監測

每小時測量1次，每次測量時間可在1 min～1hour之間選擇，可連續測量多組24小時

濾波器實時并行分析

1/1倍頻程：16 Hz、31.5Hz、63Hz、125Hz、250Hz、500Hz、1kHz、2kHz、4kHz、8kHz、16 kHz

1/3倍頻程：12.5 Hz、16Hz、20Hz、25Hz、31.5Hz、40Hz、50Hz、63Hz、80Hz、100Hz、125Hz、160Hz、200Hz、250Hz、315Hz、400Hz、500Hz、630Hz、800Hz、1000Hz、1250Hz、1600Hz、2000Hz、2500Hz、3150Hz、4000Hz、5000Hz、6300Hz、8000Hz、10000Hz、12500Hz、16kHz、20kHz

FFT分析功能

2048線，采樣頻率：48kHz、24kHz、12kHz、6kHz、3kHz可選

FFT分析窗函數

矩形窗、布氏窗、漢寧窗、平頂窗

儲存

標配3 MB,可存貯較多2663組統計、3328組積分、3328組OCT、1664組1/3OCT或121組FFT的分析結果，或可以單次較多可記錄個人聲暴露數據34小時，總共多達可記錄320小時

輸出接口

1) 交流輸出，輸出功率：150 mW，可接8 Ω監聽耳機
2) 直流輸出：輸出與當前顯示的聲壓級成比例的直流信號，15 mV/dB

3) RS232接口：與計算機通信，通過相關微型打印機可打印出測量結果及相關圖表

4) USB接口：與計算機通信，固件升級，符合USB1.1標準，兼容USB2.0標準

內部日歷時鐘

誤差小于1分鐘/月，可GPS授時、校時

電源

4節AA堿性電池，可連續使用30小時以上，滿足環境監測中對24小時連續監測的要求

外形尺寸（mm）

260×80×30

質量（kg）

0.35

工作環境

工作溫度范圍：-15 ℃～55 ℃；相對濕度：20 %～90 %；大氣壓力：65 kPa～108 kPa

SD卡存貯模塊(選配)

*大支持32 GB

錄音功能(選配)

錄音精度：48kHz/32bit和8kHz/8bit可選

觸發方式：與積分測量同步或超限啟動后錄制指定時間。

一次連續*長錄音時間：48kHz/32bit時為1小時，8kHz/8bit時為16小時。

校準

配套使用AWA6223F型多頻點校準器，滿足HJ 707-2014環境聲監測技術規范中對聲級校準器的要求

打印功能

AH40型點陣打印機，打印數據能長時間保存

GPS定位(選配)

內部可嵌入GPS定位系統，測量噪聲的同時獲得測點位置及運動速度信息

藍牙無線傳輸

內部嵌入藍牙模塊，將測量結果發送到指定的手機或計算機

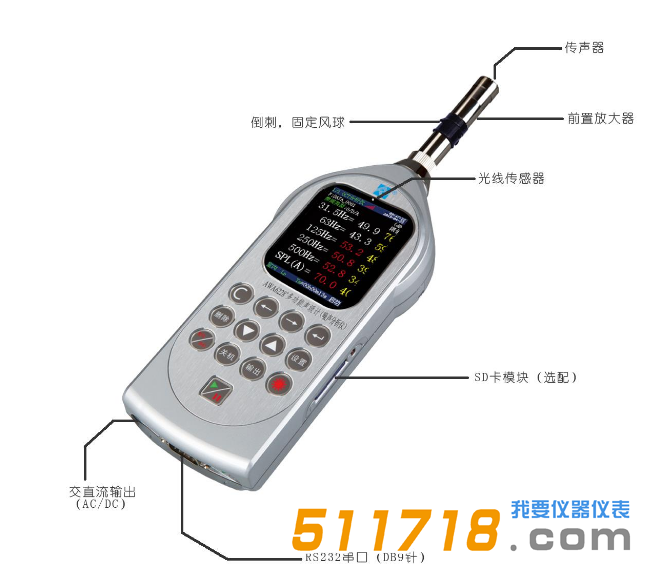

主機

AWA6228+主機(含測試傳聲器、前置級等)

(須選配測量軟件)

軟件選配

S6228+-00000   基本測量功能

S6228+-00101   噪聲統計分析

S6228+-00202 1/1 OCT分析軟件

S6228+-00303 1/3 OCT分析軟件

S6228+-00404 FFT分析軟件

S6228+-00013 DOSIMETER軟件

S6228+-00509 數字記錄儀（數據采集記錄）

S6228+-00508 混響時間測量軟件

硬件選配

GPS定位模塊（內置、含GPS天線）

SD存貯模塊（內置、含32GB容量SD卡）

AWA8570A型電源模塊

AWA8570B型短信模塊

AWA8570AB型GSM/太陽能電池模塊

AWA8732型延伸電纜（5m、10m、20m）

小三腳架（含帶螺紋夾具）

AWA2581戶外監測箱

AH40打印機（含打印紙5卷、說明書）
