美國Seismic Source Sigma4先進地震/聲學監測系統在無需任何數字傳輸電纜的情況下，可很好地實現傳統設備*有功能，包括震源控制系統、靈活的數據采集系統、GPS時間同步系統、遠程控制系統、數據記錄質量檢查系統、以及地震數據收集等功能。

美國Seismic Source Sigma4先進地震/聲學監測系統產品簡介：

SIGMA 4，上先進，成熟的無線地震記錄集系統，可內置/外接傳感器，包含3通道和4通道兩種型號，無縫提供完整的震源控制/記錄集成解決方案。

Sigma4可擴展至數百個通道，相對于其他產品，該型號應用案例更為廣泛，在油氣勘測、誘發地震監測、地質巖土工程、振動/聲學監測和地震監測等方面充分應用。

典型用途包括自主(盲采)節點、控制&狀態節點金額實時數據測震儀，具有多種記錄模式和測量方案，在面對不同觀測條件和觀測對象時，配合相應的軟硬件和測量方案，可形成不同的觀測策略。

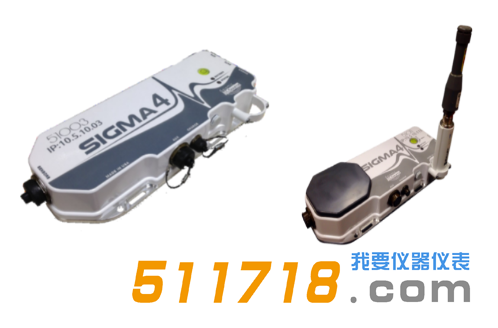

SIGMA 4無線地震記錄集系統

美國Seismic Source Sigma4先進地震/聲學監測系統適用對象及相應解決方案：

油氣勘測用戶：反射波法;

誘發地震監測用戶：長期/短期監測、地面測量-井中監測、地面測量-注入監測(水力壓裂、廢液注入/處理)、地面測量：礦井挖掘監測;

工程地震用戶：反射波法、折射波法、MASW、RiMi、SPAC、HVSR

振動/聲學監測用戶：有人值守/無人值守監測、速度/加速度監測、強震動監測

地震監測用戶：寬頻帶地震儀。

美國Seismic Source Sigma4先進地震/聲學監測系統技術優勢：

很好的數據質量：寬動態范圍、低本底噪聲、低失真，高*大輸出。

高可擴展性：支持數百個通道擴展。

好的操作性能：*高速采樣、長記錄時長、智能觸發算法。

時間同步：GPS可馴時鐘：*有設備通過GPS模塊對時;同步觸發采集;主/從時間同步。

可靠的內置存儲：工業級閃存、無數據丟失、大容量存儲。

支持邊記錄邊下載：下載當前或歷史數據不中斷當前記錄狀態。

靈活的外部存儲：通過加固USB接口下載數據，不需中斷當前記錄狀態。

普適的外接網絡：支持實時數據網絡，通過網絡可邊記錄邊下載，適用*有IPv4協議媒介，星型拓撲及菊花鏈WiFi網絡。

內置檢測功能：數據質量控制、設備檢測、傳感器檢測。

檢波器選項：可選內置2Hz檢波器元件，1個縱向，2個剪切方向;任何外置檢波器傳感器(如1, 2, 4.5, 10, 16 Hz);外置低頻(<20s周期)三分量寬頻帶測震儀。

加速度計選項：“高動態范圍”力平衡加速度計;“低噪聲”力平衡加速度計-井下和拱頂支撐;水聽器選項。

美國Seismic Source Sigma4先進地震/聲學監測系統操作模式：

操作模式-相同硬件，相同固件，不同功能：

觸發記錄模式：每次觸發發生時記錄指定的時間長度，數據寫入內部存儲或外置存儲，可上傳至網絡，多種觸發模式(自動觸發、時斷信號、通道輸入、PPS脈沖)，單元代碼0-2000。使用軟件：VScope，BGR

連續記錄模式：連續記錄60s時長，根據GPS時間，記錄開始于每分鐘的開端(0s,0ms)，數據寫入內部存儲或外置存儲，可上傳至網絡，單元代碼20000-22000。使用軟件：RTR，Observe。

自主測量方案：脫離電腦運行，數據寫入內部存儲或外置存儲，可在觸發記錄模式或連續記錄模式下工作，采集完成后從模塊下載數據，從USB或網絡下載數據并轉換為SEG-Y格式。

云測量方案：使用簡便，使用SFTP(*全文件傳送協議)上傳數據至服務器，使用移動網絡解調器或WiFi網絡，壓縮數據上傳以盡量減少網絡占用率，上傳數據至1-10個單元，通過Web用戶界面輕松配置服務器和登錄信息。(無人值守/有人值守振動監測)

原始數據流模式：基于網絡的連續原始數據流，支持64KHz連續記錄，數據記錄不會保存在閃存或USB存儲上。

美國Seismic Source Sigma4先進地震/聲學監測系統數據采集策略：

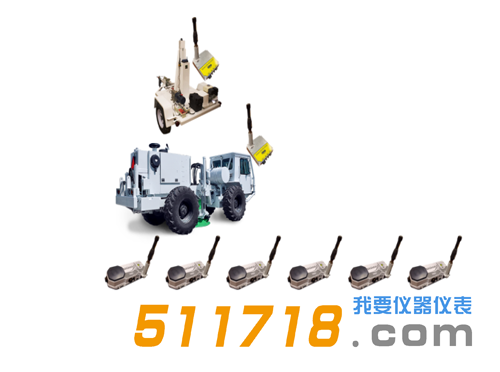

#1-實時數據網絡觸發記錄模式：

主動地震(使用震源)，使用實時炮點記錄，每個炮點激發時，*有單元之間需要WiFi或有線網絡連接，須驗證每炮都有100%數據，否則重新激發，實時噪聲監控。

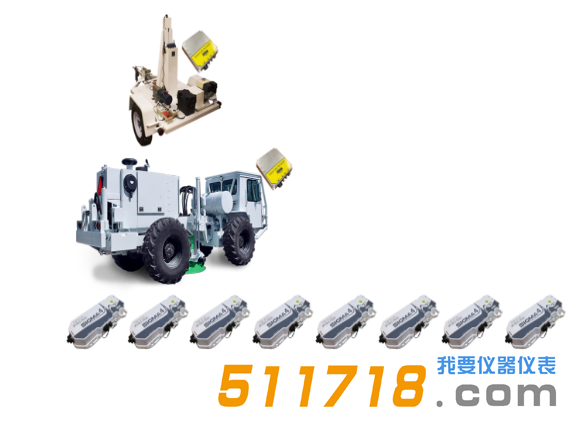

#2-實時數據網絡連續記錄模式：

主動地震(使用震源)，網絡允許情況下使用實時炮點記錄，可以下載任何丟失的炮點記錄或數據，當網絡不是100%或有單元在自主模式時。當新的數據導入時，已處理過的炮點數據將再次被處理，實時噪聲監控，無不完整的炮點/數據，允許使用不同的記錄長度或預觸發延遲(以及可控震源的不同掃頻)重新處理*有的炮點記錄。

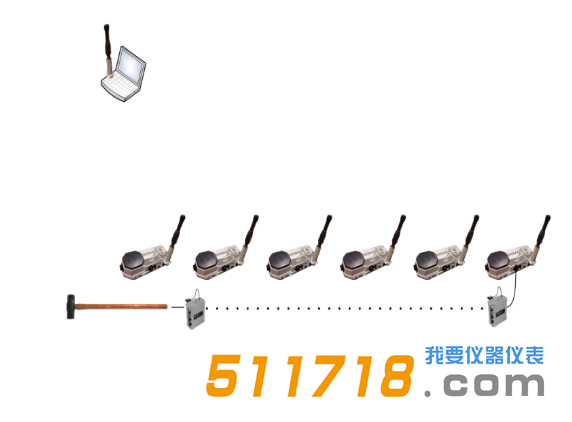

#3-無網絡連續記錄模式：

主動地震(使用震源)，通過USB或網絡收集炮點信息數據后產出炮點記錄，無丟失炮點，采集數據時不會中斷記錄，允許使用不同的記錄長度或預觸發延遲(以及可控震源的不同掃頻)重新處理*有的炮點記錄。

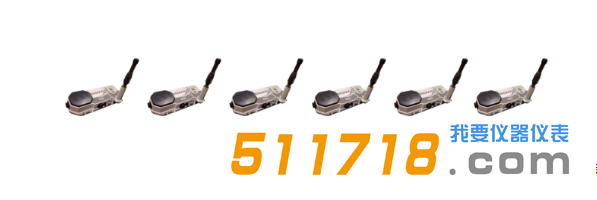

#4-實時數據網絡連續采集模式：

被動地震(無源)，每分鐘產出被動記錄，任何非實時下載(或設備處于自主模式下)數據可稍后通過USB或網絡采集并導入電腦以完成被動數據集的產出，無丟失數據，在采集數據時不需要中斷記錄。

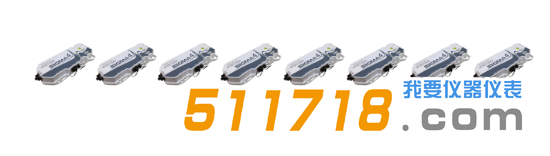

#5-無網絡連續采集模式：

被動地震(無源)，通過USB或網絡收集數據時產出被動數據記錄并導入電腦，無丟失數據，在采集數據時不需要中斷記錄。

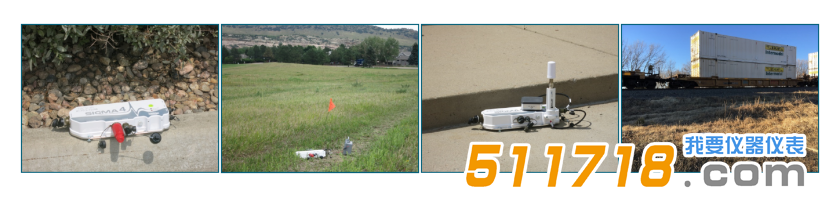

美國Seismic Source Sigma4先進地震/聲學監測系統典型應用方案：

反射波法：連續記錄;90道;2維測線;新加坡公用管道檢測。

壓裂監測：長期壓裂監測;太陽能/電池/風能短期壓裂監測;蓄電池電源實時數據網絡;大范圍WiFi(2km)自主模式;在不中斷記錄的情況下可使用USB存儲每周/月下載數據。

HVSR：連續記錄;3-4道;被動數據。

ReMi:連續記錄;48通道;被動數據。

SPAC:連續記錄;12通道或更多;被動數據。

振動監測：有人值守或無人值守(有人值守-電腦實時波形顯示/無人值守-遠程分析與觸發，上傳至服務器); 電子郵件提醒;PDF報告(可自定義);用戶可選擇的觸發方式。

美國Seismic Source Sigma4先進地震/聲學監測系統軟件技術參數：

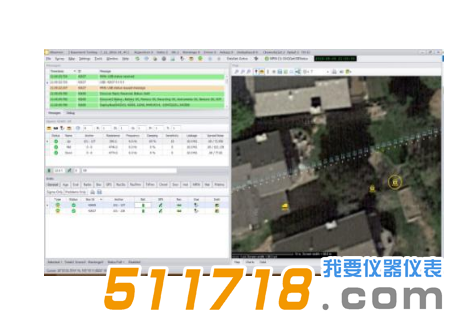

Observer

Observer提供了對SIGMA4節點的命令和控制，并允許在采集前和采集中進行系統監測。

節點庫存控制

SEG-P1 & GPX 測量數據輸入

臺站部署

儀器測試&報告

傳感器測試&報告

網狀無線通信

傳播噪聲顯示

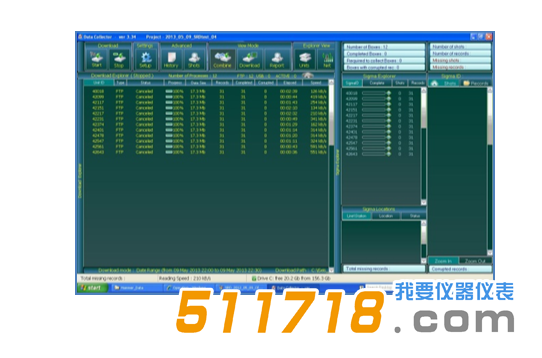

Data Collector

Data Collector軟件通過網絡或USB連接從Sigma 4節點下載地震數據。

實時采集狀態

從U盤中讀取數據

通過WiFi或以太網讀取數據

通過移動調制解調器讀取數據

炮點狀態報告

支持主動源&被動源地震

數秒內收集數分鐘長度的數據

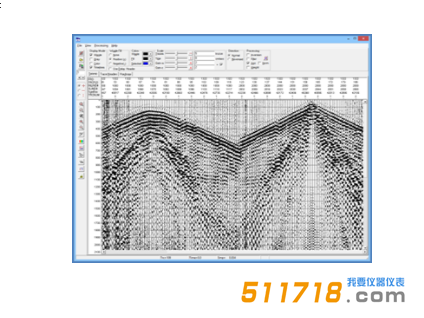

Harvest

Harvest軟件 讀取原始的 SEG Y數據文件，根據它們的部署進行空間對齊，在時間上窗口追蹤，并輸出記錄。

輸出 SEG-D 或 SEG-Y格式文件

輸出完整的道頭

包括數據文件的垂向和差異疊加數據文件

SourceLink

SourceLink 軟件為主動控制提供了完整的*化解決方案。提供可控震源模塊、炸藥震源模塊或其他陸上震源的實時控制，并與Observer軟件中的實時接收器排列相結合。

美國Seismic Source Sigma4先進地震/聲學監測系統技術參數：

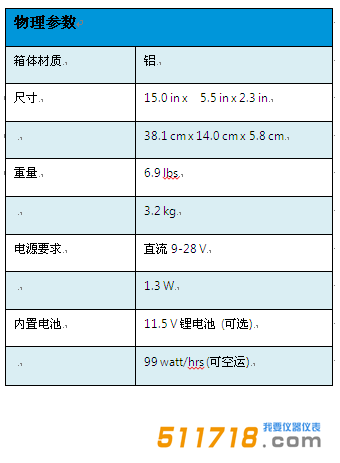

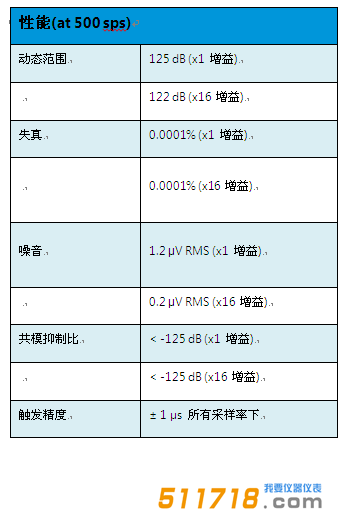

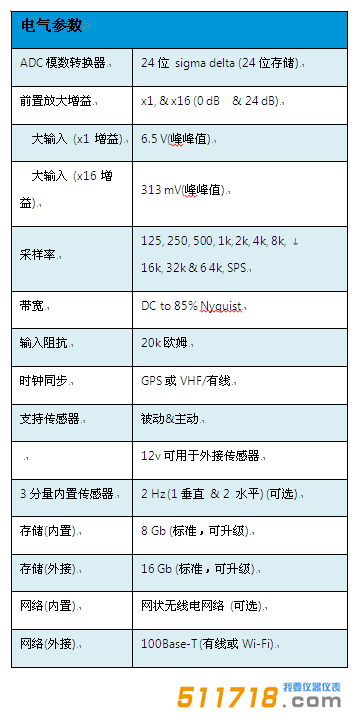

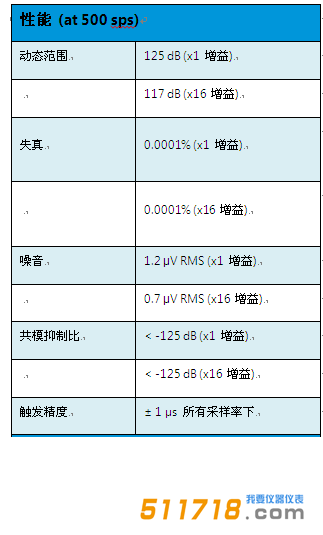

Sigma 4 (3 channels) 技術參數：

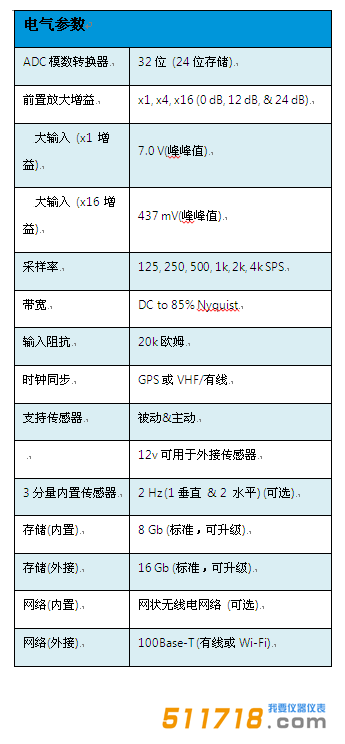

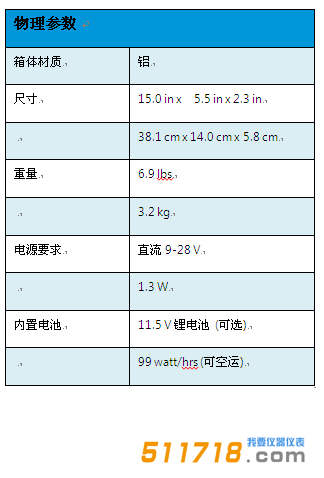

Sigma 4 (4 channels) 技術參數：
