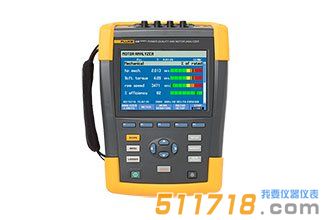

美國Fluke 438-II 電機效率和電氣性能綜合測試儀

美國Fluke 438-II 電機效率和電氣性能綜合測試儀

美國Fluke 438-II 電機效率和電氣性能綜合測試儀不僅具備 Fluke 430 II 系列電能質量分析儀的先進電能質量分析功能，而且新增了電機機械測量重要功能。無需使用機械傳感器即可快速輕松地測量和分析電能、諧波、不平衡度、電機轉速、轉矩和機械功率等關鍵機電性能參數。通過 Fluke-438-II/MA 電機分析儀升級套件，F(xiàn)luke 434-II、435-II 和 437-II 電能質量分析儀的用戶可為其現有設備增加電機分析功能。
詢價電話：
400 901 1718
服務保障：
  • 正原廠儀器
  • 票發票保障
  • 郵國內包郵
  • 售售后無憂
美國福祿克(FLUKE)
  • 銷售顧問：

    張卓

  • 銷售電話：

    400 901 1718

  • 銷售QQ： 點擊這里給我發消息
  • 銷售郵箱：

    86@511718.com

  • 咨詢時間：

    8:00-22:00

51儀器儀表網(www.by2317.com)-專業進口儀器供應商！我們提供豐富的儀器儀表種類、有競爭力的產品價格及良好的售后服務。

美國Fluke 438-II 電機效率和電氣性能綜合測試儀 產品特點：

438-II 是理想的便攜式電機分析測試工具，可幫助您定位、預測、防止和排除三相和單相配電系統的電能質量問題，同時為技術人員提供所需的機電信息，從而有效地評估電機性能。

  • 測定工頻電機以及由特定變頻驅動系統驅動的電機的關鍵參數，包括轉矩、轉速、機械功率和效率

  • 繪制電機降額系數與負載對比圖（符合 NEMA/IEC 準則），執行動態電機分析

  • 計算機械功率和效率，無需使用機械傳感器，只需連接輸入導線，一切便準備就緒

  • 測量電壓、電流、功率、視在功率、功率系數、諧波失真和不平衡度等電源參數，以確定影響電機效率的特性

  • 識別暫降、暫升、瞬變、諧波和不平衡等電能質量問題

  • PowerWave 數據技術可捕獲快速變化的 RMS 數據，顯示半周期平均值和波形來描述電氣系統動態特性（發電機起動、UPS 切換等等。）

  • 波形捕獲功能可在*有模式下針對檢測到的每個事件捕獲 100/120 個周期 (50/60 Hz)，無需設置

  • 自動瞬態模式可在電壓高達 6kV 時，在*有相位上同時捕獲 200 kS/s 的波形數據

  • 兼容 Fluke Connect?* — 通過儀器在本地查看數據、通過 Fluke Connect 移動應用程序和 PowerLog 430-II 桌面軟件查看數據

  • 工業應用*全等級：進戶線和下游使用的*全等級為 600 V CAT IV/1000 V CAT III



Fluke 438-II 機械性能測量功能

電機轉矩
計算電機產生并傳送至所驅動機械負載的旋轉力的大小（以 lb.ft 或 Nm 為單位）。電機轉矩是描述電機驅動的旋轉設備瞬時機械性能特性的很關鍵變量。

電機轉速
提供電機軸瞬時轉速。結合電機轉矩和電機轉速，快速了解電機驅動的旋轉設備的機械性能。

電機功率
測量電機產生的實際機械功率（以 hp 或 kW 為單位）并提供過載情況的直接鏈接，而不只是基于電機電流的過載情況。

電機效率
顯示機器、裝配線、工廠和/或設施中各電機將電力轉換為有效機械作業的效率。可通過適當合計電機的總體效率估計出總效率。與觀察操作條件下的預期電機效率相對比，有助于量化與電機能量效率低下相關的成本。

工作原理
Fluke 438-II 電機效率和電氣性能綜合測試儀采用專用算法，使用三相電流和電壓波形以 1 秒更新率計算電機轉矩、負載和效率。通過電壓/電流波形觀察到的電機氣隙磁場可為測量提供依據。無需機械傳感器和侵入式空載電機測試，比以往更快地分析電機整體性能。

電機類型
Fluke 438-II 既能分析工頻電機，也能分析由變頻驅動 (VFD) 系統驅動的電機。此變頻器 (VFD) 一定是電壓/頻率范圍值為 40 至 70 Hz，且載頻范圍值為 2.5 kHz 至 20 kHz 的電壓控制系統 (VSI)。

電機分析

Fluke 438-II 可提供針對電氣參數的完整分析。在開始電機分析之前，建議為電能質量測量值創建一條基線，以評估供電輸出的諧波和不平衡的狀況，因為這兩項屬性會對電機性能造成嚴重的不利影響。

在電機分析模式下，結果中匯總了電氣性能、機械性能和降額（依據 NEMA 的建議）。

采用簡明易懂的四級彩色嚴重度評級表示電機性能（與推薦的電氣參數水平相比），包括額定功率、功率系數、不平衡度和諧波。

screen view motor analyzer electrical


對于機械功率，您可以即時查看機械輸出功率以及電機轉矩和轉速。即時將機械輸出功率與電功率進行對比，為您提供實時效率測量值。借助該功能，您可以輕松測量各運轉周期中的機器性能。

screen view motor analyzer mechanical


NEMA 降額屏幕會隨著負載和電氣條件的變化而更新，容差圖上的各個新測量值被標為“+”。在本例中，我們可以發現電機處于容差范圍內，但接近于過載系數。這表明，可能需要進行電能質量遷移、電機維護或其它一些提升性能的調整。通過在一段時間內頻繁執行這些測試，可以創建準確的基準和性能趨勢，從而能夠明智地作出維護投資決策。
