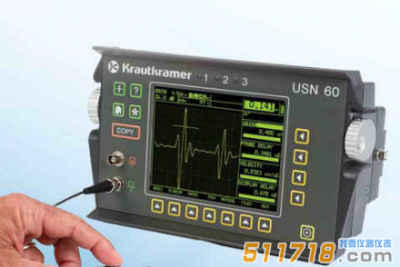

德國KK USN60超聲波探傷儀將數字設計的強大優勢與詳細的動態回波信息相結合，可對水浸和關鍵焊縫測試作出迅速、平滑的響應。

德國KK USN60超聲波探傷儀產品簡介：
?USN 60將數字設計的強大優勢與詳細的動態回波信息相結合
?獨特的信號處理可顯示附加的A掃描圖，如與波形一同顯示的“亮度變化”
?從而彌補數字設備缺失的“模擬外觀和性能”
?高分辨率（640 x 480像素）彩色液晶顯示屏所擁有的60赫茲刷新率和“單次射程”測量技術
?可對水浸和關鍵焊縫測試作出迅速、平滑的響應
?兩個獨立的探傷閘門、界面閘門選項、底波衰減選項
?6千赫脈沖重復頻率和實時模擬及TTL輸出，使其成為系統測試應用的理想選擇
?獨特的Smartview功能為關鍵的掃描和旋轉零件檢測顯示很重要的信息
?現場檢測薄型材料測量、大型的聲波衰減材料和水浸系統，USN60擴大了便攜式設備可以應用的范圍
?方波脈沖發生器可選可調很好的探頭匹配，滿足廣泛的難于穿透的應用
?兼顧模擬性能和數字優勢的高分辨率彩色顯示屏
?高分辨率（640 x 480像素）彩色液晶顯示屏
?獨特的信號處理可生成“模擬外觀和性能”的回波動態圖像
?可從四種真色彩顯示方案中進行擇，配合照明條件
?可從八種A型掃描色彩種選擇，緩解疲倦感和眼部疲勞
?調整亮度，在任何照明條件下，都獲得輕松的觀看效果
?閘門和閘門功能進行了色彩編碼，方便識別和快速調整

德國KK USN60超聲波探傷儀尖波脈沖或方波脈沖發生器：
?日常應用仍然偏向于使用尖脈沖
?對于低頻應用，方波脈沖發生器可通過調整脈沖寬度和電壓，進行很好的測試匹配
?對難于穿透的金屬應用，特別是非金屬檢測（如：合成材料）進行了優化
?脈沖寬度可以10納秒步進,很大調至1000納秒，實現較優的探頭匹配和多樣性
?脈沖發生器的電壓可以10伏步進從50調整到450伏

德國KK USN60超聲波探傷儀簡便焊縫檢測工具：
?彩條顯示（專有申請中）可在焊縫檢測中輕松識別各條數據和跨距
?網格可為每條數據動態更換顯示屏背景色的波段
?A掃描動態更換每條數據的“實時”A掃描顏色
?焊接程度計算根據AWS規格D1.1.簡化了焊接程度的級別（公式D = A–B–C)
?帶有曲度修正的三角缺陷位置計算功能自動計算缺陷深度、表面距離和聲程
?在使用斜探頭時，也可結合彩條顯示進行檢測
?*有的TOF測量可以毫米、英寸或秒顯示

德國KK USN60超聲波探傷儀數字優勢：
?SmartView功能與可變的持續保持模式一同顯示測試中很重要的信息（相對簡短）
?實時（單次射程）模擬和TTL輸出可處理廣泛系列的系統應用
?可選四種保持模式：全部、峰值標準、比較或包絡模式，獲得很好的波形評估和比較
?三種可變的持續模式可在保持包絡中選擇，在視覺上幫助掃描和移動零件檢測的缺陷檢測和評估
?保持后臺模式允許對在屏幕上保持的回波按時間進行調整
?該模式也存儲具體范圍前后的附加信息，以確保保持圖像的移動
?與凍結參考波型比較與不同顏色的實時A掃描進行比較，輕松解讀測試結果

德國KK USN60超聲波探傷儀缺陷定量：
?40Db動態多曲線DAC/TCG選項可修正材料衰減和波形發散引起的距離/振幅變化，并能單獨編輯或插入記錄的回波
?一次很多可在屏幕上畫出4條DAC曲線，從而在原始記錄的DAC曲線外顯示+/- dB曲線
?可記錄多達16個數據點，每微秒很大的曲線斜度為12 dB
?符合或超過了TCG的工業要求
?DGS（距離增益尺寸）選項顯示了特殊等效參考缺陷尺寸曲線
?作為測量25個窄頻探頭從探頭到參考缺陷距離的功能
?ERS（等效參考缺陷尺寸）功能可自動計算測量門內任何回波的相應等效參考缺陷的直徑

德國KK USN60超聲波探傷儀首肯功能：
?使用快速旋鈕調整的簡單操作；左邊的旋鈕可直接調整增益并可以鎖定
?自動CAL可快速、輕松地進行校準
?用戶可輕松選擇65種的材料速率
?帶有AutoLOW和AutoHIGH設置的15赫茲到6千赫PRF和15赫茲到2千赫PRF，可以手動調整，并可外部觸發
?2個獨立的閘門可為探傷和厚度測量應用監控振幅和聲程距離
?帶有10個可選頻率范圍的250 KHz到25 MHz能力可對探頭進行匹配，獲得很好性能
?射頻顯示模式可提高信號評估和不同材料的膠接檢測
?4種可選的衰減設置（50、75、150、500 ohms）可實現很好的探頭性能
?040”到1100”（1毫米到28米）的范圍（鋼材）覆蓋了由薄型材料到厚的聲波衰減材料
?dB REF按鍵在激活時，可評估后續回波增益值和A門內的很大回波振幅（參考回波）
?IF（界面）閘門選項，用于水浸測試應用中的顯示屏、A門、B門和/或DAC/TCG的自動啟動
?VGA輸出選項提供與計算機顯示器或計算機投影機連接的簡便方法，用于多人觀看和培訓目的
?RF輸出選項可通過標準的Lemo連接器輸出原始的射頻波形，便于進一步分析
?BEA（底波衰減）選項允許該區域B門下的獨立增益控制，以進行底波監控
?19”安裝支架機型，用于水浸和系統應用

德國KK USN60超聲波探傷儀文件編制和錄制：
?使用A型掃描存儲和預覽至少200個用戶命名的數據集，用于快速調用和儀器設置
?UltraDOC 4軟件程序可用于計算機雙向交流，A掃描簡便的數據集存儲和測試結果的文件生成
?UltraMATE?軟件程序簡化厚度數據的轉移、存儲、分析和文件編制
?使用A型掃描編制的報告 可直接輸出到多臺打印機
?文字?jǐn)?shù)字式厚度數據記錄器可靈活、方便地存儲厚度讀數
?由用戶輸入文件名、位置編碼、注釋、記錄和標題域，以線性、網格或用戶定義的線性文件結構記錄

德國KK USN60超聲波探傷儀技術參數：
