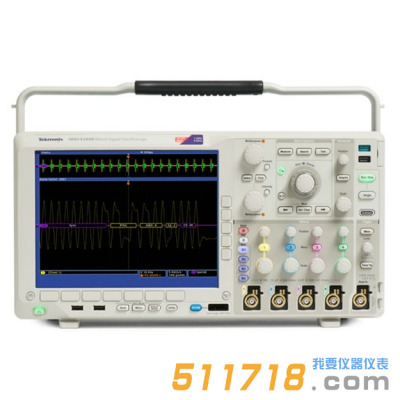

美國泰克MSO/DPO4000B混合信號示波器系列具有多達20條通道，使得用戶可以僅用一臺儀器，就可以達到同時分析模擬、數字和串行信號的功能。美國泰克MSO/DPO4000B混合信號示波器系列擁有2或4條模擬通道及16條數字通道，并且配備有數字熒光顯示屏及全套觸發技術。需要了解更多產品詳情，請與本司銷售人員聯系。

美國泰克MSO/DPO4000B混合信號示波器系列的產品概述：

  MSO/DPO4000B系列混合信號示波器擁有高達1 GHz的帶寬和5 GS/s的采樣率，為查看快速變化的信號細節提供了所需的性能。由于多達20條通道，您可以使用一臺儀器，同時分析模擬信號、數字信號和串行信號。再加上自動串行和并行總線分析、創新的Wave Inspector?控制功能和自動電源測量功能，MSO/DPO4000B系列為您提供了所需的多功能工具，可以簡化了加快復雜設計的調試工作。

美國泰克MSO/DPO4000B混合信號示波器系列的產品特點：

美國泰克MSO/DPO4000B混合信號示波器系列的主要功能：

• Wave Inspector^? 控件為波形數據提供方便導航和自動搜索

• 41 個自動測量和 FFT 分析可簡化波形分析

• 16 個數字通道（MSO 系列）

• 混合信號設計和分析（MSO 系列）

• 并行總線上自動觸發、解碼和搜索

• 逐個通道閾值設置

• 多通道建立和保持觸發

• MagniVu? 高速采集在數字通道上提供 60.6 ps 的精細定時分辨率

• 可選的串行觸發和分析 - I²C、SPI、USB、以太網、CAN、LIN、FlexRay、RS-232/422/485/UART、MIL-STD-1553 和 I²S/LJ/RJ/TDM 的自動串行觸發、解碼和搜索選項

• TekVPI^? 探頭接口支持有源探頭、差分和電流探頭進行自動縮放和單位設置

• 10.4 吋 (264 mm) 高亮度 XGA 彩色顯示器

• 體型小，重量輕 - 深度 147 毫米（5.8 英寸），重 5 公斤（11 磅）




  美國泰克MSO/DPO4000B混合信號示波器系列的關鍵性能指標：

• 1 GHz、500 MHz、350 MHz 和 100 MHz 帶寬型號

• 2 個和 4 個模擬通道型號

• 16 個數字通道（MSO 系列）

• *有通道上高達 5 GS/s 的取樣速率

• *有通道上高達 20M 點的記錄長度

• 很大波形捕獲速率 >50000 wfm/s

• 標準無源電壓探頭，容性負載低于 4 pF，500 MHz 或 1 GHz 模擬帶寬

• 厲害觸發套件

  美國泰克MSO/DPO4000B混合信號示波器系列的連接：

• 前面板和后面板各有兩個 USB 2.0 主機端口，可快速方便實現數據存儲、打印及連接 USB 鍵盤

• 后面板上有 USB 2.0 設備端口用于連接 PC 或直接打印到 PictBridge^? 兼容打印機

• 集成 10/100/1000BASE-T 以太網端口實現網絡連接，視頻輸出端口用于將示波器顯示輸出到監視器或投影儀

  美國泰克MSO/DPO4000B混合信號示波器系列的可選應用程序支持：

• 功率分析

• 很限和模板測試

• HDTV 和定制視頻分析
