美國斯坦福SRS SR86** 鎖定放大器提可從嘈雜的背景中恢復納伏信號。SR86** 具有 4 MHz 頻率范圍、1 μs 至 30 ks 時間常數、很低噪聲前端放大器和現代直觀的用戶界面，是任何同步檢測應用的理想選擇。

美國斯坦福SRS SR86** 鎖定放大器產品特點：

. 1 mHz 至 4 MHz

. 觸摸屏數據顯示

. 1 μs 至 30 ks 時間常數

. 低噪聲電壓和電流輸入

. 高帶寬輸出

. 10 MHz 時基輸入和輸出

. GPIB、RS-232、以太網和USB

. HDMI視頻輸出。

美國斯坦福SRS SR86** 鎖定放大器產品簡介：

. SR86** 4 MHz DSP 鎖定放大器

SR86** 具有 4 MHz 頻率范圍、1 μs 至 30 ks 時間常數、很低噪聲前端放大器和現代直觀的用戶界面，是同步檢測應用的理想選擇。

SRS SR86** 消除開關模式噪聲的大型環形變壓器到為您的手機帶來鎖定的 iOS 連接，在加速實驗的同時消除更多噪聲的高及 DSP 濾波器。

鎖定性能始于前端。SR86** 前端提供先進的電壓和電流輸入放大器。輸入的電壓可切換單端/差分 JFET對放大器與2.5納伏/√Hz的在1kHz的噪聲和下10納伏/√Hz的在10赫茲的噪聲。

電壓輸入具有 10 MΩ 輸入阻抗，可以交流或直流耦合。輸入連接器屏蔽層可以通過用戶可選的 10 Ω(接地)或 10 kΩ(浮動)電阻器連接到儀器接地。

SR86** 的內置電流放大器比以前的設計有了顯著改進。電流輸入范圍可選擇 1 μA 或 10 nA。1 μA 范圍具有 400 kHz 帶寬和130 fA/√Hz噪聲，而 10 nA 范圍提供 2 kHz 帶寬和13 fA/√Hz噪聲。

雖然內置電壓和電流放大器適用于大多數應用，但 SR86** 還兼容 SRS 提供的全系列專用前置放大器。

 SR550 (FET輸入)，SR552 (BJT輸入)，SR554 (變壓器輸入)，SR555 (120千赫電流安培)和SR556 (低噪聲電流安培)都可以直接從SR86**的后面板的前置放大器電源端口供電。

. 靈敏度和輸入范圍

SR86** 的靈敏度設置是產生滿量程輸出的電壓(或電流)。但與以前的設計不同，SR86** 的輸入范圍可以從前面板明確設置，而無需參考令人困惑的“動態儲備”方程。

只需選擇您的實驗所需的靈敏度，然后選擇不會過載的小輸入范圍。就是這樣。

SR86** 的有效動態儲備只是這兩個設置的比值。例如，在 10 nV 靈敏度設置和 300 mV 輸入范圍內，SR86** 的有效動態儲備為3 × 10 7，或接近 150 dB。

. 輸出時間常數

SR86** 提供從 1 μs 到 30 ks 的傳統 RC 響應輸出時間常數，滾降為 6、12、18 和 24 dB/oct。但此外，SR86** 還提供先進的數字濾波器，可顯著縮短測量時間，同時提高信噪比。

低于 3 秒，濾波器是高斯 FIR 濾波器，其噪聲帶寬與 RC 濾波器相同，具有明顯更好的上升時間和阻帶衰減。這些濾波器還具有對稱的上升和下降曲線，可在頻率掃描時保留特征形狀。

在時間常數超過 3 s 時，濾波器是線性相位 IIR 濾波器，在等效阻帶衰減方面，其穩定速度幾乎是 RC 同類濾波器的兩倍。

也可以在低于 4 kHz 的參考頻率下選擇同步濾波。同步濾波器濾除參考頻率的倍數，在進行低頻測量時非常有用，否則參考頻率的倍數會出現在鎖定輸出中。

與以前的設計不同，SR86** 中的同步濾波器可以在不損失輸出分辨率的情況下進行選擇。

. 參考頻道

SR86** 的指定參考頻率范圍為 1 mHz 至 4 MHz。檢測可以在參考頻率的基波或高達 99 次諧波處進行。

幾種參考模式可用： 內部模式使用 SR86** 的*密內部振蕩器作為參考。外部模式鎖定到外部正弦或 TTL 信號。

在雙模式下，鎖定檢測內部設置的參考頻率和外部施加的同步信號之間的差頻，允許直接恢復雙調制信號。

在斬波模式下，SR86** 提供數字 PID(比例-積分-微分)控制器信號來同步SR540 光斬波器到鎖定的內部振蕩器。通過鎖定直接控制斬波器，實際上可以消除頻率漂移。

. 正弦輸出

SR86** 提供*確的正弦波輸出，可設置 6 位頻率分辨率和 1 nV 至 2 V 的幅度范圍。SR86** 輸出的獨特之處在于它可以配置為單端或差分(平衡)信號。

可對正弦輸出施加高達 ±5 V 的直流偏移。還提供了與正弦輸出同步的后面板邏輯電平同步信號。

. 時基

提供了后面板 10 MHz 輸入和輸出，允許將 SR86** 鎖定到外部頻率參考(例如FS725 10 MHz 銣頻率標準)。

或者，SR86** 的 10 MHz 輸出可用于將多個鎖相或其他測試設備與 10 MHz 時基輸入同步。

. FFT 顯示

鎖定放大器傳統上是時域儀器，但有時更容易理解頻域中的信號。SR86** 在這兩個領域都適用。FFT 顯示顯示前端輸入信號的頻譜、混頻器后信號或時間常數濾波器后信號的頻譜。

使用 FFT 顯示可以簡化跟蹤偷偷摸摸的噪聲源的過程，否則這些噪聲源會在傳統鎖定放大器的“單數”輸出中丟失。

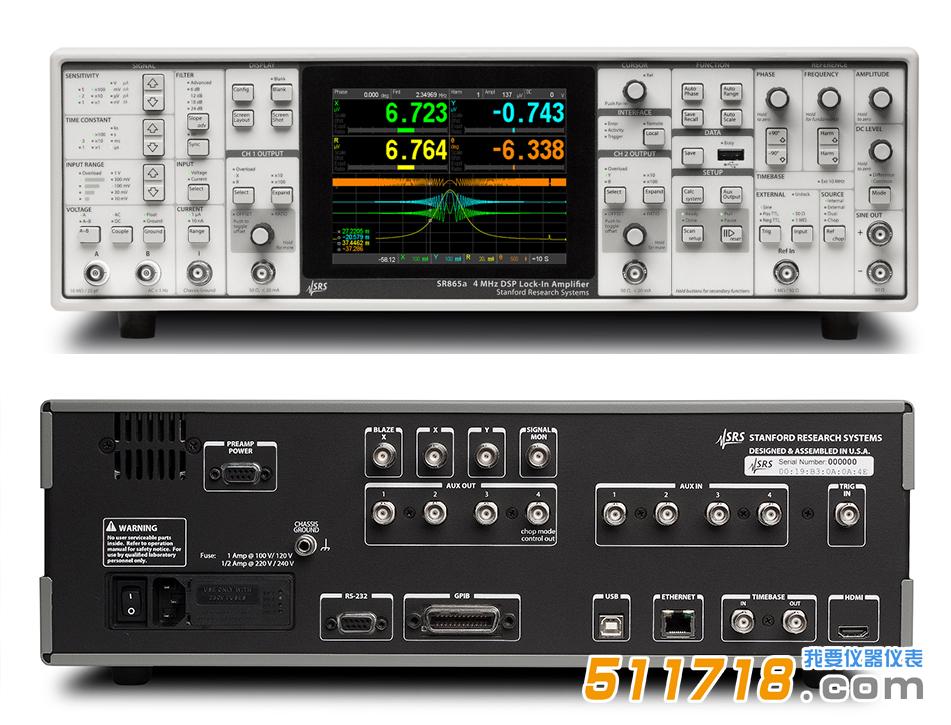

. 前面板觸摸屏顯示器

SR86** 前面板的中間是一個全彩色 640 × 480 觸摸屏，可設置為顯示 4 個數據通道。(當需要暗實驗室時，LCD 屏幕可以從前面板或遠程接口消隱。)

每個數據通道都可以配置為顯示 X、Y、R、Θ、Aux In (1-4)、Aux出局 (1-2)、X 噪聲、Y 噪聲、正弦幅度、正弦輸出直流電平、參考相位或參考頻率。

屏幕可以設置為將數據通道顯示為大數字，從房間對面很容易看到，或者作為“條形圖”顯示顯示每個通道的完整歷史記錄，

可選擇時間范圍從 0.5 s/div 到 2 天/格 即使不顯示測量值，SR86** 也始終會保存*有測量值，確保不會丟失任何數據。

觸摸屏還會持續顯示關鍵鎖定設置參數，例如相位、參考頻率和正弦幅度。后面板 HDMI 端口允許在任何 HDMI 顯示器或電視上查看 LCD 屏幕。

*有常用控件：時間常數、參考頻率、正弦幅度和偏移、輸入配置等，均可通過專用的前面板旋鈕或按鈕進行控制。

通過觸摸屏上顯示的菜單訪問不常訪問的配置設置，例如 TCP/IP 設置和其他通信設置。

. 計算機連接

SR86** 標配幾乎*有可以想象的遠程接口。當然提供GPIB (IEEE488.2)和RS-232，以及 USB(測試和測量類)和以太網(VXI-11和 telnet)。

SR86** 擁有自己的網絡服務器，允許僅通過瀏覽器遠程監控和控制儀器。

前面板 USB 端口允許將數據和屏幕截圖傳輸?shù)?USB 閃存驅動器。

數據可以保存為逗號分隔文件或 MATLAB 兼容的 .MAT 文件。將屏幕截圖和數據合并到報告或電子表格中從未如此簡單。
