頻譜分析儀的用途和操作說明

頻譜分析儀的用途和操作說明譜分析儀廣泛應用于電子對抗、衛星通信、移動通信、散射通信、雷達、遙控遙測、偵察干擾、射電天文、衛星導航、航空航天、頻譜監測等無線電技術的各個領域。

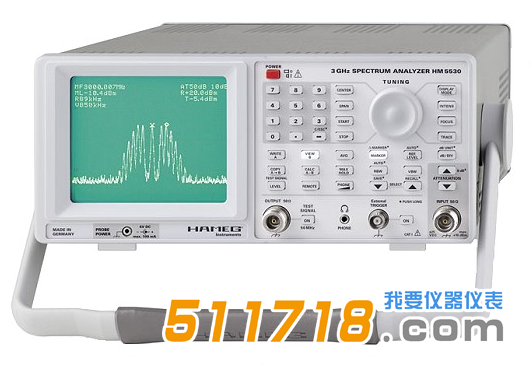

頻譜分析儀的用途

頻譜分析儀廣泛應用于電子對抗、衛星通信、移動通信、散射通信、雷達、遙控遙測、偵察干擾、射電天文、衛星導航、航空航天、頻譜監測等無線電技術的各個領域。當頻譜分析儀測量和分析各種類型的信號時，它可以測量信號的不同特性。例如信號傳輸和反射特性測量、諧波失真測量、三階互調測量、激勵響應測試、載波噪聲比測試、信道功率測量、相位噪聲測量、衛星頻譜測量、互調測量和電磁干擾測量等。所以在電子測量領域，把頻譜分析儀稱為頻域的“射頻萬用表”并不過分。

頻譜分析儀的使用操作步驟：

(1)硬鍵、軟鍵、旋鈕：這些是儀器的基本操作手段。

1.三大硬鍵一大旋鈕：大旋鈕的功能由三大硬鍵設定。按一次頻率硬鍵，旋鈕可以微調儀器顯示的*心頻率;點擊掃描寬度硬鍵，旋鈕可以調整儀器掃描的頻率寬度;按一次振幅硬鍵，旋鈕可以調節信號振幅。旋鈕轉動時，屏幕上同時顯示*心頻率、掃描寬度(起始頻率和結束頻率)、振幅(單位為分貝)。

2.軟鍵：屏幕右側有一排縱向排列的未標記鍵，功能隨項目變化。屏幕右側對應按鍵顯示的是什么按鍵。

其他硬鍵：在儀器狀態控制區有十個硬鍵：復位、CANFIG配置、校準、輔助控制輔助控制、復印打印、模式模式、保存存儲、調用調用、測量/用戶測量/用戶定義、SGL SWP信號掃描。

光標(MARKER)區有四個硬鍵：MKR光標、MKR 光標移動、RKR FCTN光標功能、PEAK SEARCH峰值搜索。

控制(CONTRL)區有六個硬鍵：SWEEP掃描、BW帶寬、TRIG觸發、AUTO COVPLE自動耦合、TRACE跟蹤、DISPLAY顯示。在數字鍵區有一個BKSP回退，數字鍵區的右邊是一縱排四個ENTER確認鍵，同時也是單位鍵。

大旋鈕上面的三個硬鍵是窗口鍵：ON打開、NEXT下一屏、ZOOM縮放。大旋鈕下面的兩個帶箭頭的鍵STEP配合大旋鈕使用作上調、下調。

(二)輸入和輸出接口：位于一起面板下邊一排。TV IN測視頻指標的信號輸入口;VOL INTEN是內外一套旋鈕控制、調節內置喇叭的音量和屏幕亮度;CAL OUT儀器自檢信號輸出;300Mhz 29dBmv儀器標準信號輸出口;PROBE PWR儀器探針電源;IN 75Ω1M—1.8G測試信號總輸入口。

(三) 測試準備：

1、限制性保護：規定*高輸入射頻電平和造成*久性損壞的*高電壓值：直流25V，交流峰峰值100V。

2、 預熱：測試須等到OVER COLD消失。

3、 自校：使用三個月，或重要測量前，要進行自校。

4、 系統測量配置：配置是測量之前把測量的一些參數輸入進去，省去每次測量都進行一次參數輸入。

內容：測試項目、信號輸入方式(頻率還是頻道)、顯示單位、制式、噪聲測量帶寬和取樣點、測CTB、CSO的頻率點、測試行選通等。

配置步驟：按MODE鍵——CABLE TV ANALYZER軟鍵——Setup軟鍵，進入設置狀態。細節為tune config調諧配置：包括頻率、頻道、制式、電平單位。

Analyzer input輸入配置：是否加前置放大器。Beats setup拍頻設置、測CTB、CSO的頻點(頻率偏移CTB FRQ offset、CSO FRQ offset)。GATING YES NO是否選通測試行。

C/N setup載噪比設置：頻點(頻率偏移C/N FRQ offset)、帶寬。

(四) 讀取結果的方法：

1、 電平的讀?。褐饕褂脜⒖茧娖絉EF。儀器屏幕圖形上*上邊的一行水平線是參考電平線。該線表示的電平為參考電平，其數值和單位顯示在屏幕左上角。參考電平的值可以改變：按AMPLITUDE硬鍵，旋轉大旋鈕就可以改變，數字隨時顯示出來。圖形每格的分貝數dB/DIV顯示在屏幕左上角。

2、頻率的讀?。簣D形里的*心頻率、起始頻率、終止頻率三條豎線，各自代表的頻率數顯示在屏幕的下方。*心頻率由Frequency硬鍵旋大旋鈕調整;起始和終止頻率由Span硬鍵旋大旋鈕調整(實際是改變掃描寬度)。

3、光標的使用：按MKR鍵，屏幕曲線上將出現閃動的光標。光標所在位置的電平和頻率顯示在屏幕左上角。光標可任意移動，移動到什么位置，就顯示什么地方的頻率和電平。

4、打印、存儲

5、視頻測試

六、常用測試

頻譜測試和頻道測試(Cable TV分析)：按MODE硬鍵，屏幕上顯示兩個軟鍵：頻譜測試和Cable TV分析，按對應的軟鍵就進入各自的測試項目。

1、頻譜測試：用三大硬鍵加上大旋鈕即可實現一般分析。

2、頻道測試：按Cable TV ANALIZER盤軟鍵、再按屏道測試軟鍵，顯示出測試菜單(共四頁)，按頻道選擇CHINAL SELECT軟鍵，用數字鍵盤輸入欲測頻道的標識頻率(模擬電視頻道為圖象載波頻率，數字頻道為頻道*心頻率)后，就可以對該頻道進行測試了。

菜單內容如下：

LISTEN ON/OFF 聲音開/關

EM DEV 調頻調制深度

VIEW INGRESS 圖象串擾

CARRIER LVL & FRQ載波電平/頻率

CARRIER/NOISE 載噪比

HUM 交流聲調制

CROSS MOD 交擾調制

CSO/CTBDEPTH MOD 調制深度

SYSTEM FRQ RSP 系統頻率響應

IN CHNL FRQ RSP 頻道內頻率響應

DIE GAIN DIF PHAZ 微分增益、微分相位

CLDI 色亮延時差

DIGITAL CH POEWER 數字頻道功率

FM RADIO 調頻廣播
